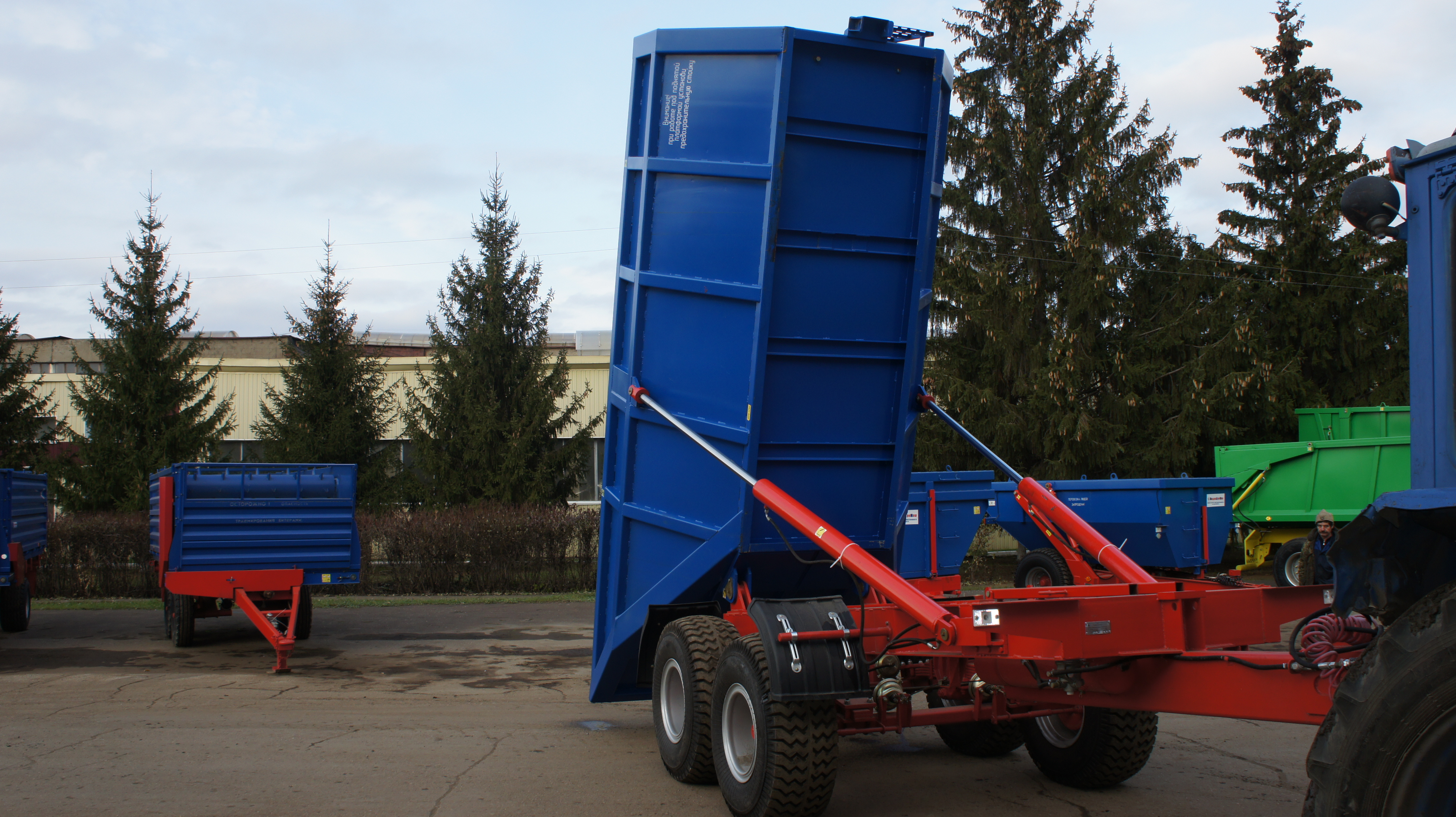

Полуприцеп тракторный самосвальный для жидких фракций ПТСЖ-12


Полуприцеп предназначен для эксплуатации с колёсными тракторами классов 3,0-5,0 в зависимости от массы перевозимого груза, имеющими раздельно-агрегатную гидросистему, тягово-сцепное устройство по ГОСТ 3481, а также выводы для подключения пневматической тормозной системы по ГОСТ 4364, электрооборудования по ГОСТ 9200 и гидросистемы
Параметры | Значения |
---|---|
Масса прицепа, кг, не более | 4000 |
Масса перевозимого груза, кг, не более | 12000 |
Максимальная скорость движения, км/ч | 25 |
Габаритные размеры, мм | 6546х2440х2690 |
Объем кузова, м³ | 11,3 |
Ширина колеи, мм | 2040 |
Дорожный просвет, мм, не менее | 380 |
Разгрузка прицепа | назад |
Рабочее давление в гидросистеме, МПа (кгс/см²) | 20(200) |

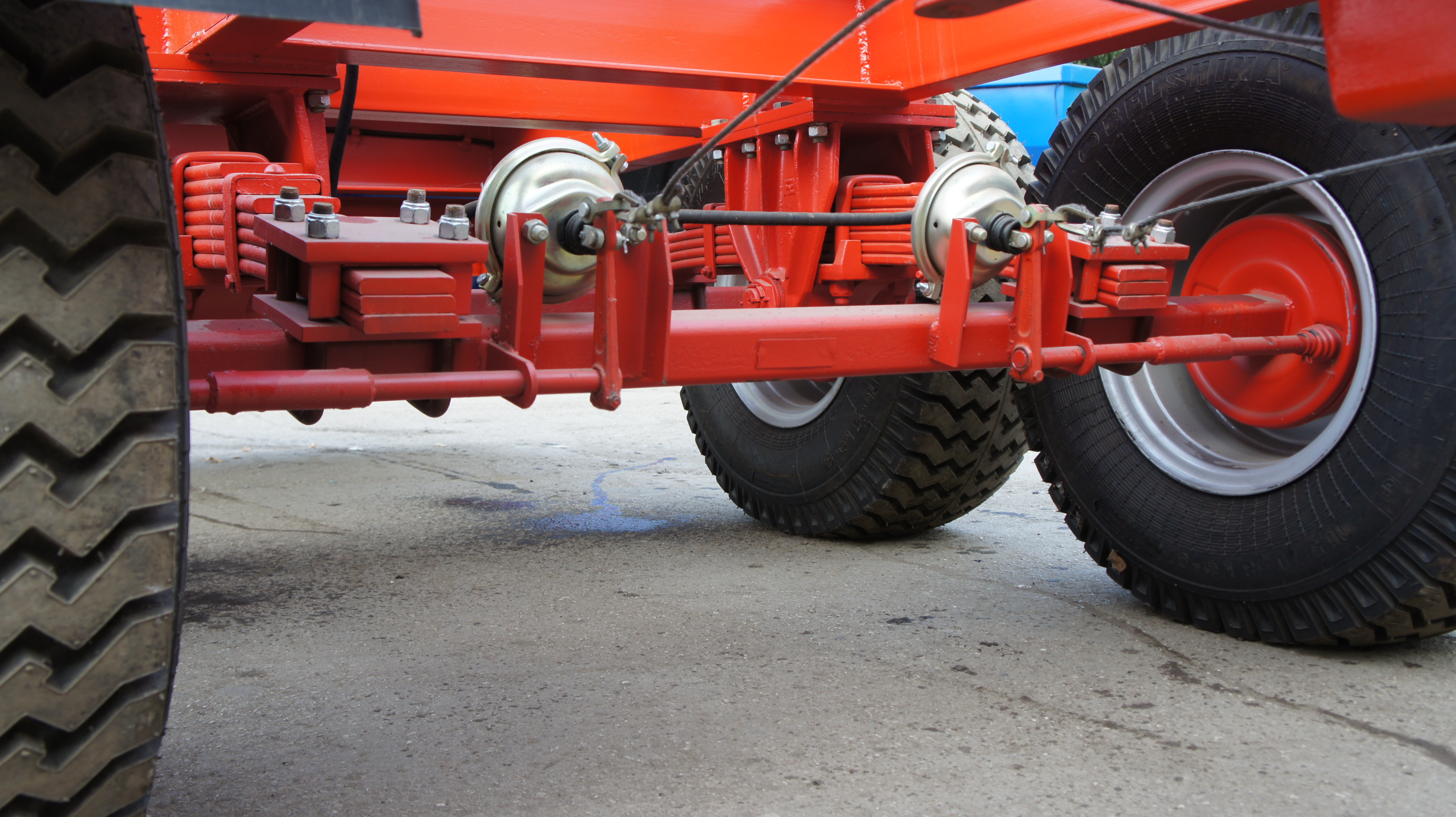

Рабочая тормозная система | привод пневматический, тормоза колодочные барабанного типа |
Стояночная тормозная система | с механическим приводом на рабочие тормоза колёс |
Электрооборудование | однопроводная система постоянного тока напряжением 12В с питанием от тягача |
Шины | 16,5/70-18 модели КФ-97 |
Опрокидывающий механизм | гидравлический с приводом от гидросистемы трактора |
Внутренний размеры кузова, мм (длина в нижней части) | 3395 |
Внутренний размеры кузова, мм (длина в верхней части) | 5090 |
Внутренний размеры кузова, мм (ширина в нижней части) | 1155 |
Внутренний размеры кузова, мм (ширина в верхней части) | 2209 |
Сцепная петля | ГОСТ 2349 |

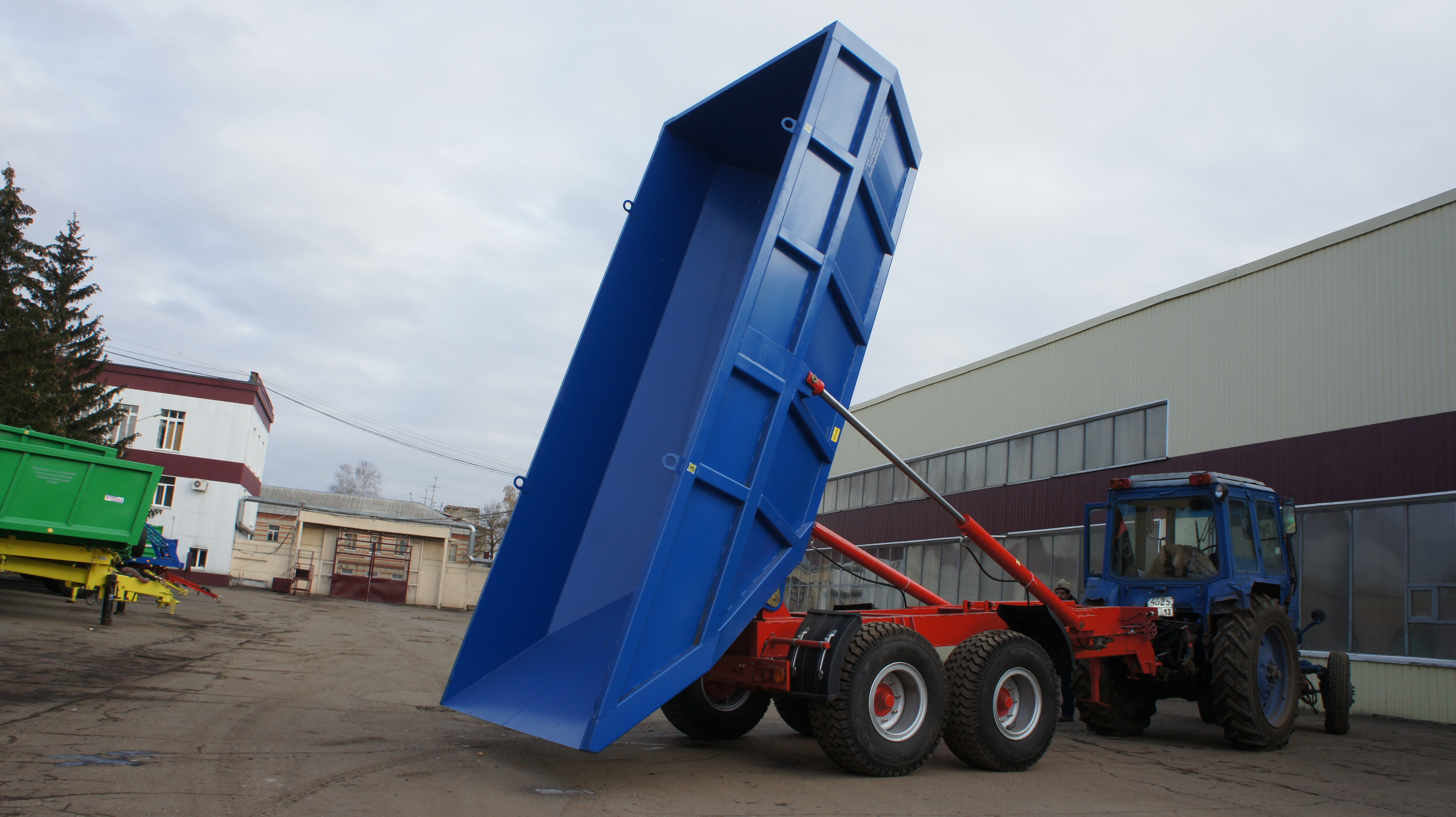

Угол опрокидывания кузова, град., не менее | 71 |
Минимальный радиус поворота, м | 8,5 |
Время подъёма загруженного кузова при 50 л/мин, сек, не более | 20 |
Давление в шинах, кПа(кгс/см²) | 0,41(4,1) |
Рабочее давление в тормозной системе, МПа(кгс/см²), не менее | 0,48(4,8) |
